Come funziona un filtro a microonde?
Come fornitore dedicato di filtri a microonde, ho avuto il privilegio di assistere in prima persona al ruolo cruciale che questi componenti svolgono nella funzionalità e nelle prestazioni dei sistemi correlati a microonde. In questo blog, approfondirò il funzionamento interno dei filtri a microonde, esplorando i loro principi, tipi e applicazioni.
Principi di base dei filtri a microonde
I filtri a microonde operano in base ai principi fondamentali dell'elettromagnetismo. Al centro, sono progettati per consentire di passare alcune frequenze dei segnali a microonde bloccando gli altri. Ciò si ottiene sfruttando l'interazione tra i campi elettromagnetici dei segnali a microonde e la struttura fisica del filtro.
Il concetto chiave dietro un filtro a microonde è la risonanza. La risonanza si verifica quando la frequenza naturale di un sistema corrisponde alla frequenza di una forza trainante esterna. Nel caso dei filtri a microonde, gli elementi risonanti vengono utilizzati per creare risposte di frequenza specifiche. Ad esempio, una cavità risonante può essere progettata per risuonare a una frequenza particolare. Quando un segnale a microonde con quella frequenza entra nella cavità, fa vibrare la cavità alla sua frequenza di risonanza, consentendo il passaggio del segnale con una perdita minima.
Un altro principio importante è l'abbinamento dell'impedenza. L'impedenza è una misura dell'opposizione che un circuito presenta al flusso di corrente alternata. In un filtro a microonde, un'adeguata corrispondenza dell'impedenza tra le porte di ingresso e uscita e il filtro stesso è essenziale per garantire un trasferimento efficiente del segnale. Se l'impedenza non è abbinata correttamente, una parte significativa del segnale può essere riflessa, portando alla perdita del segnale e alla degradazione.
Tipi di filtri a microonde
Esistono diversi tipi di filtri a microonde, ognuno con le sue caratteristiche e applicazioni uniche.
Basso - Filtri del passaggio
I filtri a basso numero di pass sono progettati per consentire il passaggio di segnali a microonde a bassa frequenza attenuando segnali ad alta frequenza. Sono comunemente usati nelle applicazioni in cui è necessario rimuovere il rumore o l'interferenza ad alta frequenza indesiderati da un segnale. Ad esempio, in un sistema di comunicazione a microonde, è possibile utilizzare un filtro a basso passaggio per filtrare segnali spuri ad alta frequenza generati dal trasmettitore.
High - Filtri del passaggio
Al contrario, i filtri di passaggio alti consentono i segnali di frequenza elevata di passare attraverso e bloccare segnali a bassa frequenza. Questi filtri sono utili nelle applicazioni in cui i componenti a bassa frequenza di un segnale non sono necessari o sono considerati rumore. Ad esempio, in un sistema radar, è possibile utilizzare un filtro a passaggio alto per rimuovere il disordine a bassa frequenza dal segnale ricevuto.
Band - Filtri pass
I filtri a banda - Pass sono progettati per consentire una gamma specifica di frequenze, nota come banda passante, di passare attraverso le frequenze bloccanti al di fuori di questa gamma. Sono ampiamente utilizzati nei sistemi di comunicazione per selezionare una particolare banda di frequenza per la trasmissione o la ricezione. Ad esempio, in una rete di telefoni cellulari, i filtri di passaggio vengono utilizzati per separare diverse bande di frequenza utilizzate per canali diversi.
Band - Stop Filters
Banda - I filtri di arresto, noti anche come filtri Notch, bloccano una gamma specifica di frequenze, consentendo il passaggio di frequenze al di fuori di questo intervallo. Sono spesso usati per rimuovere interferenze indesiderate da una particolare banda di frequenza. Ad esempio, se esiste un forte segnale di interferenza a una frequenza specifica in un sistema a microonde, è possibile utilizzare un filtro di arresto a banda per eliminarlo.
Meccanismi di lavoro di diversi tipi di filtri a microonde
Filtri LC
I filtri LC sono uno dei tipi più semplici di filtri a microonde. Sono costituiti da induttori (L) e condensatori (C). Gli induttori e i condensatori sono disposti in una configurazione specifica per creare la risposta in frequenza desiderata. Ad esempio, in un filtro LC a basso passaggio, l'induttore viene inserito in serie con il percorso del segnale e il condensatore è posto in parallelo. L'induttore si oppone al cambiamento di corrente, specialmente alle alte frequenze, mentre il condensatore fornisce un percorso a bassa impedenza per i segnali ad alta frequenza a terra.
Filtri della cavità
I filtri della cavità utilizzano cavità risonanti per raggiungere l'effetto di filtraggio. Una cavità risonante è un involucro metallico cavo in grado di conservare l'energia elettromagnetica a una frequenza di risonanza specifica. Quando un segnale a microonde con la frequenza di risonanza entra nella cavità, fa risuonare la cavità e il segnale può passare attraverso una bassa perdita. I filtri della cavità sono noti per il loro fattore di alta qualità (Q), il che significa che possono fornire una selettività di frequenza molto acuta. Sono comunemente usati in sistemi a microonde ad alte prestazioni, come i sistemi di comunicazione satellitare.
Filtri del risonatore dielettrico
I filtri del risonatore dielettrico utilizzano risonatori dielettrici, realizzati con materiali dielettrici ad alta permittività. I risonatori dielettrici possono risuonare alle frequenze a microonde a causa dell'interazione tra il campo elettromagnetico e il materiale dielettrico. Questi filtri sono compatti e hanno una perdita relativamente bassa, rendendoli adatti per applicazioni in cui dimensioni e prestazioni sono entrambi importanti, come nei dispositivi di comunicazione mobile.
Applicazioni di filtri a microonde
I filtri a microonde hanno una vasta gamma di applicazioni in vari settori.
Telecomunicazioni
Nel settore delle telecomunicazioni, i filtri a microonde vengono utilizzati nelle stazioni base, nei telefoni cellulari e nei sistemi di comunicazione satellitare. Vengono utilizzati per selezionare bande di frequenza specifiche, rimuovere l'interferenza e migliorare la qualità del segnale. Ad esempio, in una stazione base 5G, i filtri a banda vengono utilizzati per separare diverse bande di frequenza utilizzate per servizi diversi, come la trasmissione dei dati e la comunicazione vocale.
Sistemi radar
I sistemi radar si basano su filtri a microonde per rilevare e tracciare gli oggetti. Banda - I filtri pass vengono utilizzati per selezionare la frequenza operativa del radar e i filtri di arresto vengono utilizzati per rimuovere l'interferenza da altri sistemi radar o fonti ambientali.
Forni a microonde

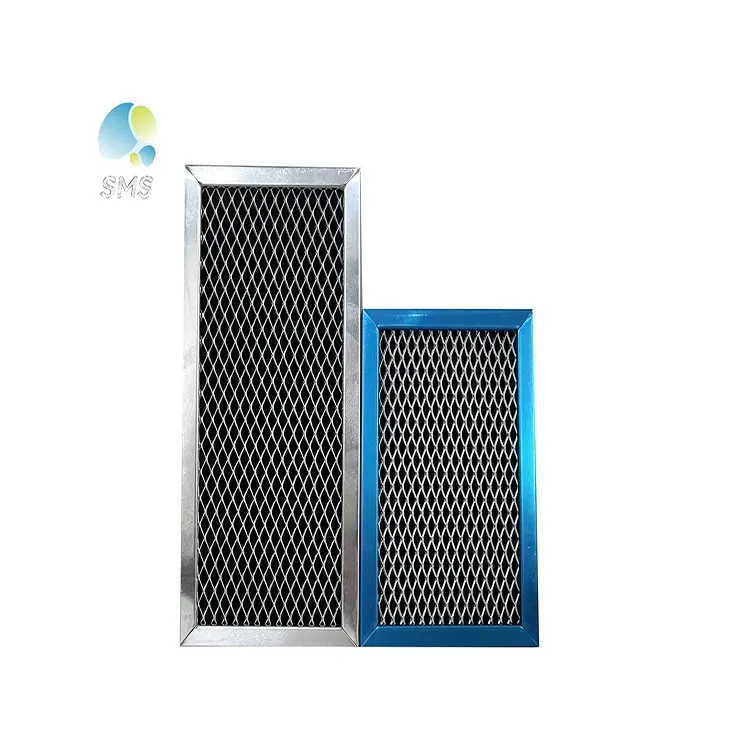

Nei forni a microonde, vengono anche utilizzati filtri. Per esempio,filtro grasso in rete metallicaviene utilizzato per impedire il grasso e altri contaminanti di entrare nei componenti interni del microonde.grasso dei filtri del forno a microondepuò aiutare a mantenere le prestazioni e la sicurezza del forno a microonde. Inoltre,Filtro carbone per forno a microondePuò essere utilizzato per assorbire gli odori e migliorare la qualità dell'aria all'interno della cucina.
Conclusione
I filtri a microonde sono componenti essenziali nei moderni sistemi a microonde. La loro capacità di passare selettivamente o bloccare frequenze specifiche è cruciale per migliorare la qualità del segnale, ridurre le interferenze e garantire il corretto funzionamento di varie applicazioni. Come fornitore di filtri a microonde, comprendiamo l'importanza di fornire filtri di alta qualità che soddisfano le diverse esigenze dei nostri clienti.
Se sei sul mercato per i filtri a microonde, sia per telecomunicazioni, sistemi radar o forni a microonde, siamo qui per aiutarti. Il nostro team di esperti può lavorare con te per comprendere i tuoi requisiti specifici e fornire soluzioni personalizzate. Contattaci per iniziare una discussione sulle tue esigenze di approvvigionamento ed esplorare come i nostri filtri a microonde possono migliorare i tuoi sistemi.
